DOL 45R kapazitiver Sensor, 10-30 V AC/DC

Hersteller Art. Nr. 100652

DOL 45R ein kapazitiver Sensor wird typischerweise als Leer-, Voll- und Füllstandsmelder in Tanks, Silos und Containern eingesetzt. Das leistungsstarke integrierte Relaismittel bedeutet, dass er viele Funktionen direkt steuern kann. Mittels einer neuen Mikrocomputertechnik wurden alle Funktionen optimiert in einem Sensor zusammengefasst.  DOL 45R. sind Varianten mit weniger Funktionen. Die Empfindlichkeit und die Verzögerungslänge werden über zwei Schalter eingestellt. LEDs zeigen an, wenn die Schalter aktiviert sind. Natürlich können alle Einstellungen später leicht wieder geändert werden. Abgesehen von den beiden oben genannten Optionen kann der DOL 45R auch für verzögertes Einschalten eingestellt werden. Die Zeitverzögerung beginnt, wenn der Sensor aktiviert ist. Das Relais schaltet, wenn die Zeitverzögerung abgelaufen ist. Das Relais schaltet erst zurück, wenn die Aktivierung beendet ist.

TECHNISCHE DATEN

• Model: 100652
• Versorgungsspannung: 10-30 V AC/DC
• Frequenz: 50 - 60 Hertz
• Verbrauch: 2 VA
• Relaisschalter max. Spannung: 250 Volt Wechselstrom
• Relaisschalter max. Leistung AC: 5 A bei cos φ = 1,   2 A bei cos φ = 0,8,   0,35 A bei cos φ = 0,4
• Relaisschalter max. Leistung DC: 5 A bei 0 – 30 V DC
• Sicherheit: Relaisschalter und Versorgungsspannung sind galvanisch getrennt. Prüfspannung 4 kV AC
• Aktivierungsabstand: Einstellbar 0 - 15 mm je nach Material. Werkseinstellung für Getreide
• Zeitverzögerung: Einstellbar 0-240 min. Werkseinstellung für 30 Sek.
• Schutzklasse: IP67
• Umgebungstemperatur, Betrieb: -20 °C bis +70 °C / -4 °F bis +158 °F
• Umgebungstemperatur Lagerung: -30 °C bis +85 °C / -22 °F bis +185 °F

Weitere Varianten verfügbar

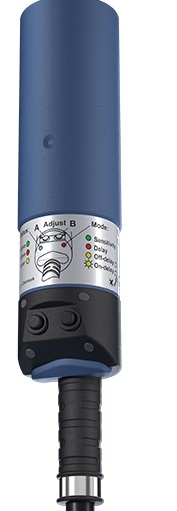

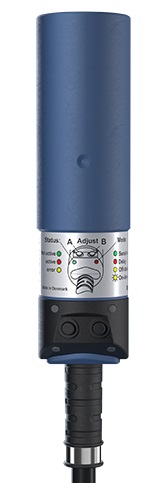

Abbildung ähnlich
