DOL 119 Sensor 5000/10000 PPM 4-20 mA

Hersteller Art. Nr.: 140332

DOL 119 ist ein Sensor zur Messung von Kohlendioxid/CO2. Der Sensor ist für die Messung in für Nutztiere vorgesehenen Häusern und Industrieumgebungen konzipiert. Der Messbereich des Sensors wurde so gewählt, dass er die Überwachung des Tierkomfortbereichs unterstützt und etwaige Fehlerzustände in Ställen, die durch direkte Verbrennung beheizt werden, meldet. Model 140332 ist durch ein robustes Gehäuse und hinter einem sorgfältig ausgewählten Filter geschützt. Der Sensor wird mit Kabel und einer Kappe zum Schutz des Sensors beim Waschen und Desinfizieren geliefert. DOL 119 CO2 Sensor muss in der Mitte des Hauses platziert werden. Der Abstand zum Boden soll mindestens 50cm sein. Allerdings muss der Sensor außerhalb der Reichweite der Tiere aufgestellt werden. Wird mit einem M12-Stecker geliefert und Verschlussstopfen sowie Schutzkappe für DOL 119.

TECHNISCHE DATEN

Ausgang:

• Ausgangsstrombereich (Ausgang 1) 4 – 20 mA
• Strombereich (Ausgang 2) 4 – 20 mA
• Begrenzte Ausgangsleistung pro Port 20 mA
• Ausgangsimpedanz Siehe Diagramm „Last vs. Versorgung“
• Empfohlene Lastimpedanz
• max. Kabellänge bei 0,75 mm2
• max. Kabellänge @ 1,50 mm2
• Lastimpedanz

CO2 – Ausgang 1:

• Messbereich 0-10000 ppm
• Auflösung 0,0016 mA/ppm CO2
• Genauigkeit 400 – 10000 ppm 50 ppm + 5 % vom Messwert ppm
• Temperaturstabilität (0-50°C) + 2,5 ppm/°C
• Zeitkonstante: T63 2 min. bei 0,5 m/s Luftgeschwindigkeit

CO2 – Ausgang 2:

• Messbereich 0 – 5000 ppm
• Auflösung 0,0032 mA/ppm CO2
• Genauigkeit 400 – 10000 ppm 50 ppm + 5 % vom Messwert ppm
• Temperaturstabilität + 2,5 ppm/°C
• Zeitkonstante T63 2 min. bei 0,5 m/s Luftgeschwindigkeit

Algemein:

• Versorgungsspannung 13,5 – 30 VDC
• Versorgungsstrom Leerlauf 8 mA
• max. Belastung 55mA
• Temperatur, Betrieb CO2: CO2 gültig 0 – +50°C
• Temperatur, Betrieb -40 – +60°C
• Temperatur, Lagerung -40 – +70°C
• IP-Klassifizierung IP67 (DIN 40050-9)
• NEMA-1, 3, 4, 6
• Kabellänge 2m
• Kabelleitergröße 4 x 0,34 (4 x AWG22) mm2

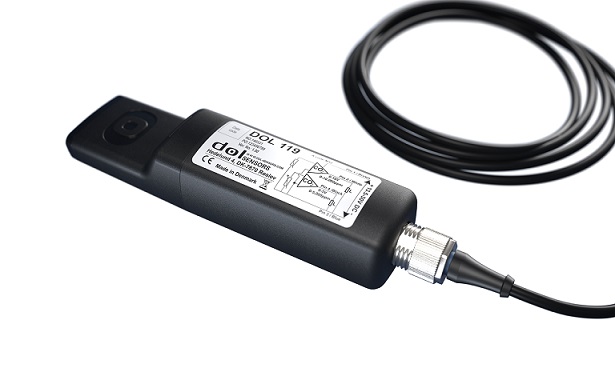

Abbildung ähnlich
